Szczegóły Produktu:
|
| Podkreślić: | Przekaźniki PCB T73,5-pinowe przekaźniki PCB 15A,125VAC Mini przekaźnik elektryczny |
||
|---|---|---|---|
|
Główne sparametry specyficzne
|
|
|
Moduł przekaźnika
|

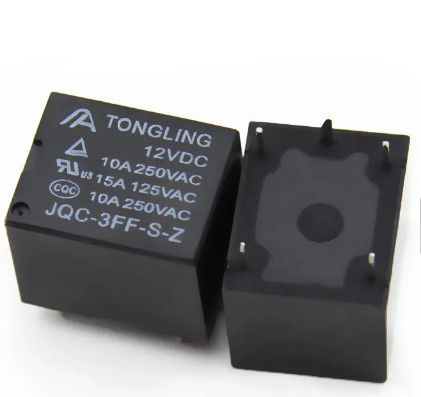

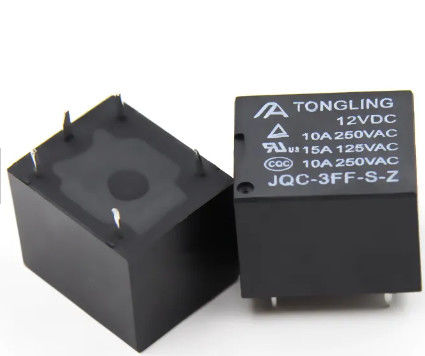

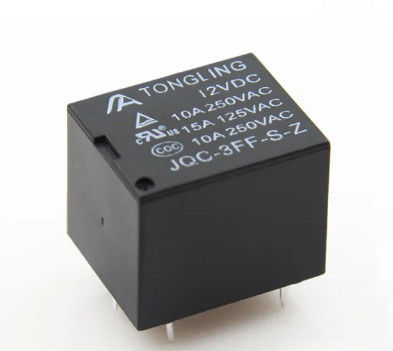

Przekaźnik JQC-3FF (T73, YF3F, Sangyou SRD, Hongfa HF3FF)
|
|
Napięcie cewki
|
Prąd stały: 3V 5V 6V 9V 12V 18V 24V 48V
|
|
Formularz kontaktowy
|
SPDT-CO (1 Forma C) – 5 styków
|
|
Materiał kontaktowy
|
Stop srebra
|
|
Szpilka
|
5 pinów
|
|
Ocena kontaktu
|
10A 250VAC, 15A 125VAC
|
|
Moc cewki
|
0,36 W
|
|
Rozmiar
|
19,2 mm * 15,4 mm * 15,4 mm
|
Dane cewki (przy 20 ℃)
|
Napięcie nominalne (VDC)
|
3
|
5
|
6
|
9
|
12
|
18
|
24
|
48
|
0,36 W
|
|
Rezystancja cewki (Ω ± 10%)
|
25
|
69
|
100
|
225
|
400
|
900
|
1600
|
6400
|
|
|
Prąd znamionowy (mA)
|
120
|
71,4
|
60
|
40
|
30
|
20
|
15
|
7,5
|
|
|
Maksymalne napięcie zwolnienia (VDC)
|
2.25
|
3,75
|
4.5
|
6,75
|
9
|
13,5
|
18
|
36
|
|
|
Minimalne napięcie zwolnienia (VDC)
|
0,15
|
0,25
|
0,3
|
0,45
|
0,6
|
0,9
|
1.2
|
2.4
|
|
|
Maksymalne obowiązujące napięcie
|
130% napięcia znamionowego przy 70℃ i 170% przy 23℃
|
||||||||
Data kontaktu
|
Oceny kontaktu
|
10A 250VAC 15A 125VAC
|
|
Minimalne obciążenie
|
100mA 5VDC
|
|
Maksymalne napięcie przełączania
|
250 V AC/30 V DC
|
|
Maksymalny prąd przełączania
|
15A
|
|
Maksymalna moc przełączania
|
2500VA/240W
|
|
Rezystancja kontaktu
|
Maks. 100mΩ przy 6VDC 1A
|
|
Długość życia
|
Elektryka: 100 000 operacji (przy 30 operacjach/minutę)
|
|
Mechaniczny: 10 000 000 operacji (przy 30 operacjach/minutę)
|
Dane charakterystyki
|
Rezystancja izolacji
|
100MΩMin przy 500VDC
|
|
Wytrzymałość dielektryczna między otwartymi stykami
|
750VAC (50/60Hz przez jedną minutę)
|
|
Między stykami a cewką
|
1500VAC (50/60Hz przez jedną minutę)
|
|
Czas działania
|
10 ms
|
|
Czas wydania
|
5 ms
|
|
Zakres temperatury
|
-40℃ do +85℃
|
|
Odporność na wstrząsy
|
Ekstremalne warunki pracy: 10G
|
|
Limity obrażeń: 100G
|
|
|
Odporność na wibracje
|
10-55 Hz, 1,5 mm
|
|
Maksymalna częstotliwość przełączania
|
Mechaniczny: 18 000 operacji/godz
|
|
Elektryka: 1800 operacji/godz
|
|
|
Wilgotność
|
40-85%
|
|
Waga
|
Około 10g
|
|
Norma bezpieczeństwa
|
CQC UL TUV ROSZ
|
| Ilość (sztuki) | 1 - 2000 | 2001 - 10000 | >10000 |
| Czas realizacji (dni) | 7 | 15 | Do negocjacji |
